Блоки гидроуправления с одной рукояткой серии 220BHM

Категория
БЛОКИ ГИДРОУПРАВЛЕНИЯ

Модель

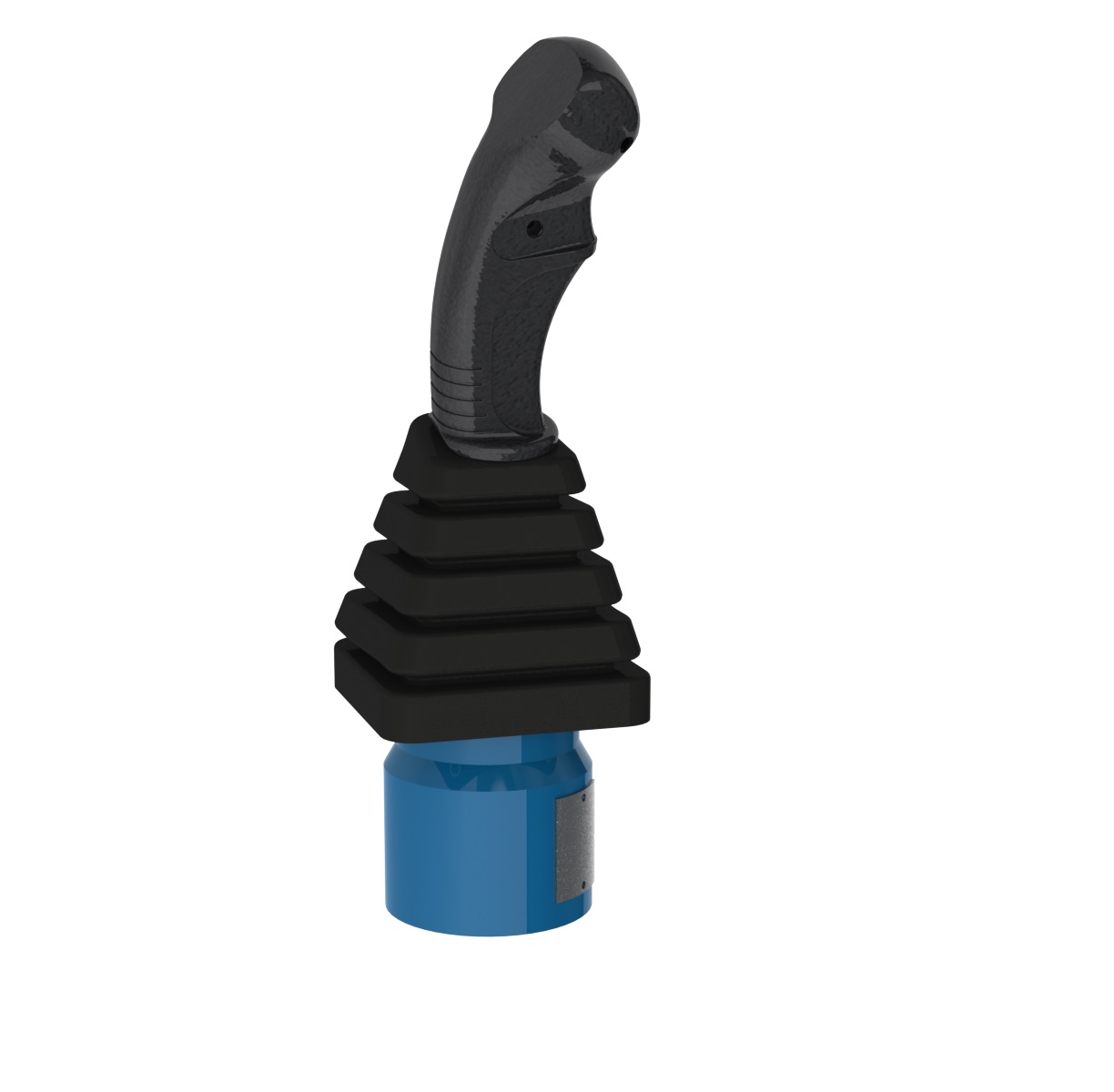

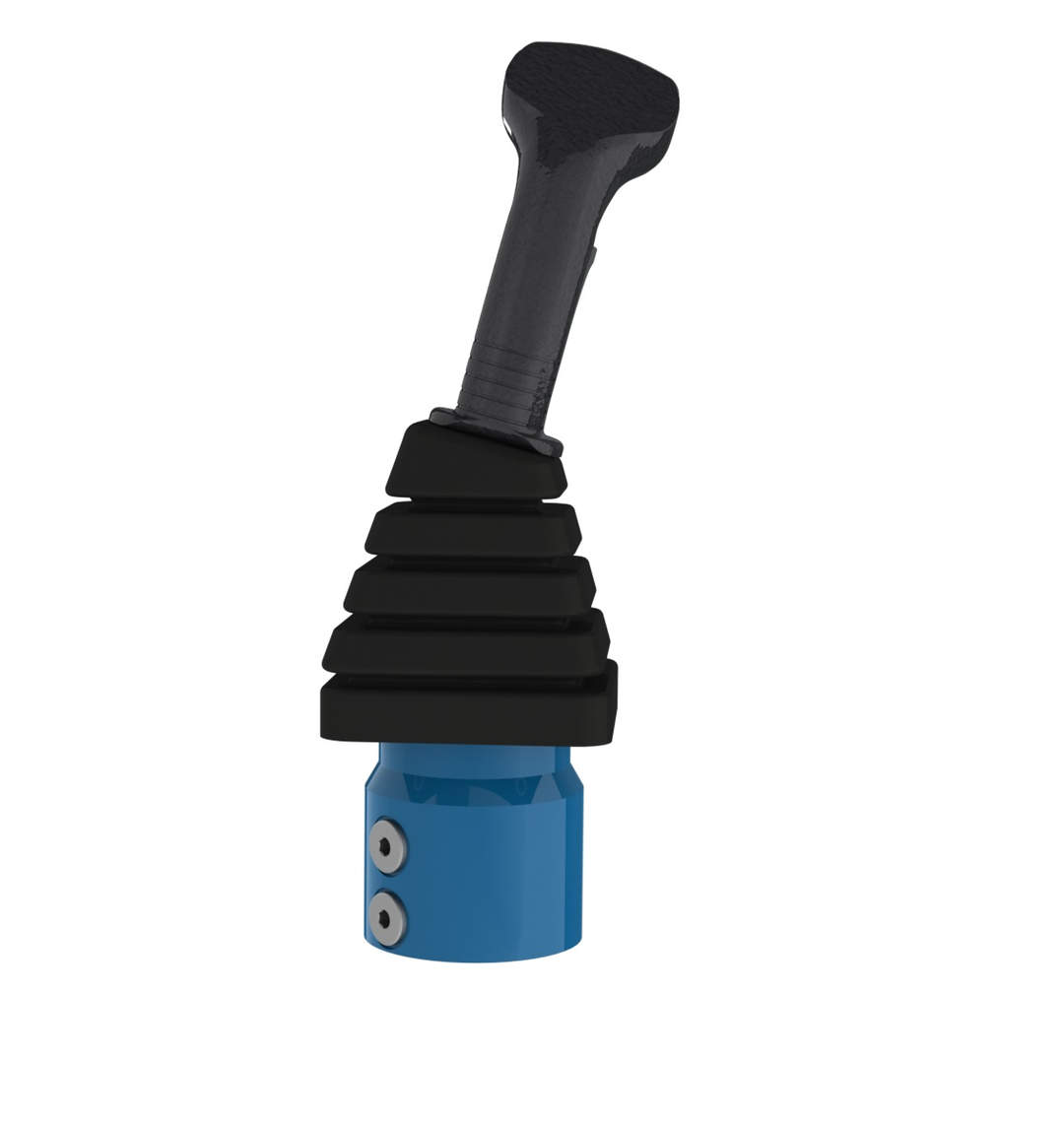

Блоки гидроуправления с одной рукояткой серии 220BHM

Дистанционное управление регулируемыми насосами, гидромоторами, золотниками распределителей и другими гидроаппаратами.

Основные варианты исполнения Шифратор изделий

220BHM
Базовое исполнение
30 140 ₽
1 шт. в наличии
30 140 ₽
1 шт. в наличии
Добавить товар Уменьшить товар
220BHM-03
С одной кнопкой в рукоятке
по запросу
по запросу
Добавить товар Уменьшить товар
220BHM-06
С двумя кнопками в рукоятке
31 990 ₽
1 шт. в наличии
31 990 ₽
1 шт. в наличии
Добавить товар Уменьшить товар
220BHM-08
С двумя кнопками в рукоятке, с блоком "ИЛИ", с тремя отводами
34 700 ₽
1 шт. в наличии
34 700 ₽
1 шт. в наличии
Добавить товар Уменьшить товар
220BHM-01
по запросу
по запросу
Добавить товар Уменьшить товар



ПРИМЕЧАНИЕ:

При отсутсвии наличия необходимого варианта исполнения на региональном складе, обратитесь к официальному дилеру ближайшего к вам региона. Для этого выбирайте регион сверху сайта. Либо оставьте заявку с помощью звонка по телефону указанному на данном сайте или нажав кнопку Оставить заявку.

Технические данные

  • ХАРАКТЕРИСТИКИ
  • ПРИМЕНЕНИЕ
  • ДОКУМЕНТАЦИЯ

Назначение:

Дистанционное управление регулируемыми насосами, гидромоторами, золотниками распределителей и другими гидроаппаратами.

Особенности конструкции:

В блоке 220ВНМ применены новые принципы распределенияжидкости и регулирования давления и потока, в сравнении с блокомуправления 100BH . Корпус имеет кольцевые каналы подвода ислива постоянного сечения по длине распределения двух парныхотверстий золотника. Два парных отверстия золотникапредназначены для обеспечения жесткости перемычки междуканалами подвода и слива.

Корпус блока из высокопрочного чугуна является одновременно направляющей для золотников.Применен более простой и жесткий золотник с увеличенной длиной направляющей, что благоприятнодля срока службы и центрирования золотника. Это позволило достичь стабильной работы блокауправления с давлением на входе до 100 кгс/см2.

Блок 220ВНМ обеспечивает более точное управление механизмами благодаря увеличенной точности пропорционального регулирования выходного сигнала (давления, потока) – ±0,5% вместо ±2,5% ублоков 100BHM.

Блок типа 220ВНМ унифицирован по присоединительным размерам с блоком 100BHM, но имеетменьшее в 1,5 раза сопротивление рабочих отводов в слив за счет увеличения сечения отводящихканалов и проходных сечений в золотнике, что позволяет расширить области применения блокауправления.

Уменьшено усилие на рукоятке при работе одним золотником с 3,2 кгс до 1,1 кгс, при работе двумязолотниками – с 4,5 кгс до 1,8 кгс, в сравнении блоком серии 100BHM >>>. В блок устанавливаетсясферический шарнир с «закрытой» полусферой.

Имеется возможность устанавливать блоки типа 220ВНМ на плиту, стыковать к блоку плиты сразлично расположенными рабочими каналами, а также блоки клапанов «ИЛИ» с различной логикой ивозможность применять блок без плиты или с установкой на плиту собственного изготовления.

Технические характеристики:

Параметр

220ВНМ

Давление на входе, МПа

  •   номинальное
  •   максимальное



3

10

Давление на выходе, МПа

  •   номинальное
  •   максимальное



0,5±0,15

2,5±0,2

Максимальное давление на сливе, Мпа

0,3

Гистерезис, МПа не более

0,01

Внутренняя герметичность (утечки при номинальном давлении), см3/мин, неболее:

  • из рабочего отвода (по каждому золотнику)
  • из каждого дополнительного отвода У, У1, У2



20
20

Усилие на конце рукоятки, Н (кгс)

  • при управлении одним золотником (αmax=28˚), не более
  • при управлении двумя золотниками (αmax=32˚), не более



11
18

Напряжение постоянное, В

0,1 … 36

Ток постоянный при активной нагрузке, А

0,0002 … 4

Масса, кг

220ВНМ, 220ВНМ-03, 220ВНМ-06, 220ВНМ-06А

220ВНМ-01, 220ВНМ-02, 220ВНМ-04, 220ВНМ-05, 220ВНМ-07, 220ВНМ-08



3,5

4,2
