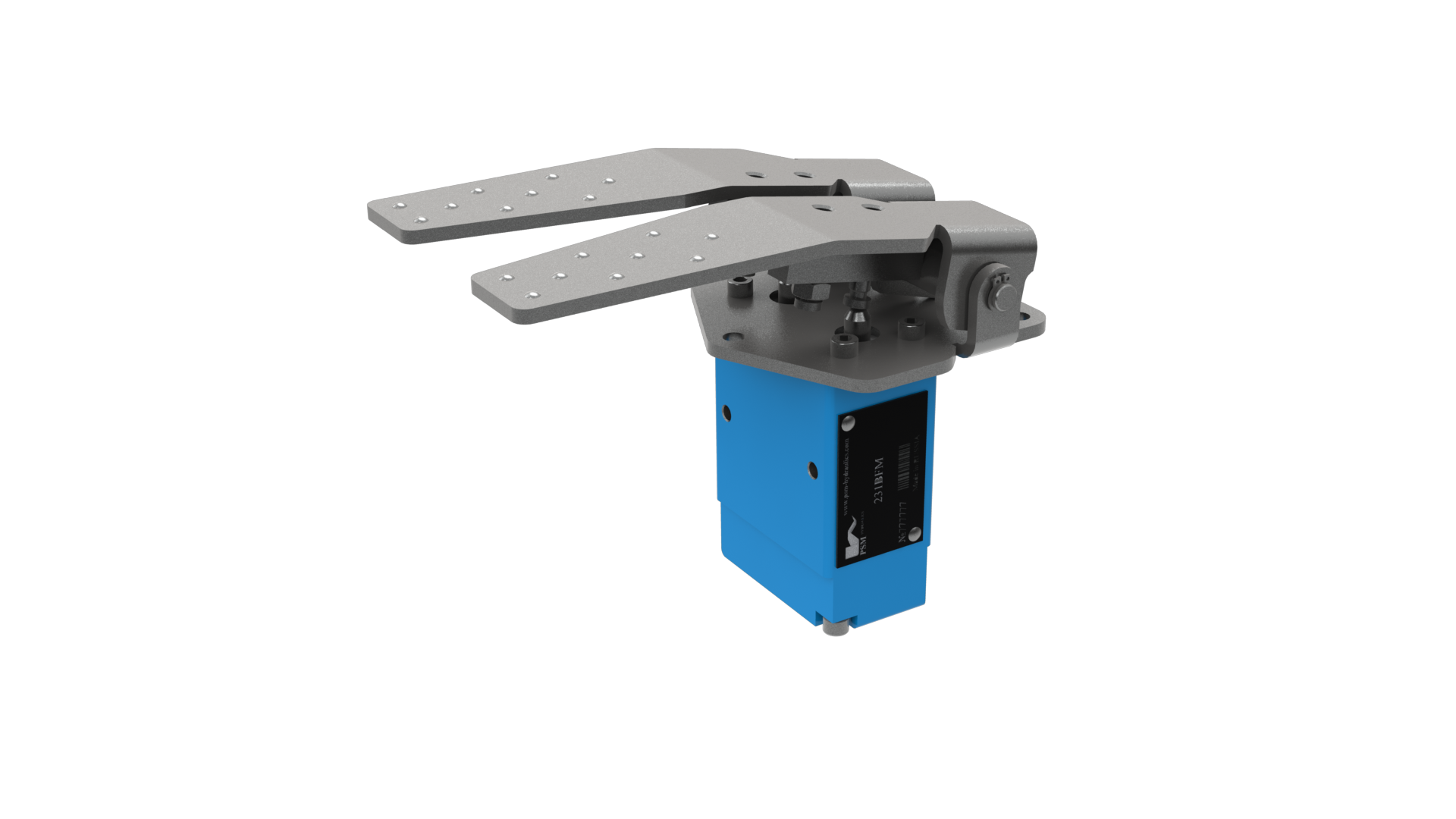

Блоки гидроуправления с двумя педалями серии 231BFM

Категория
БЛОКИ ГИДРОУПРАВЛЕНИЯ

Модель
Блоки гидроуправления с двумя педалями серии 231BFM

Дистанционное управление регулируемыми насосами, гидромоторами, золотниками распределителей и другими гидроаппаратами.

Основные варианты исполнения Шифратор изделий

231BFM
Базовое исполнение
по запросу
1 шт. в наличии
по запросу
1 шт. в наличии
Добавить товар Уменьшить товар



ПРИМЕЧАНИЕ:

При отсутсвии наличия необходимого варианта исполнения на региональном складе, обратитесь к официальному дилеру ближайшего к вам региона. Для этого выбирайте регион сверху сайта. Либо оставьте заявку с помощью звонка по телефону указанному на данном сайте или нажав кнопку Оставить заявку.

Технические данные

  • ХАРАКТЕРИСТИКИ
  • ПРИМЕНЕНИЕ
  • ДОКУМЕНТАЦИЯ

Назначение:

Дистанционное управление регулируемыми насосами, гидромоторами, золотниками распределителей и другими гидроаппаратами.

Особенности конструкции:

В блоке 231BFM применены новые принципыраспределения жидкости и регулирования давления ипотока, в сравнении с блоком управления 111BFM. Корпус имеет кольцевые каналы подвода и сливапостоянного сечения по длине распределения двух парныхотверстий золотника. Два парных отверстия золотникапредназначены для обеспечения жесткости перемычкимежду каналами подвода и слива.

Корпус блока из высокопрочного чугуна являетсяодновременно направляющей для золотников. Применен более простой и жесткий золотник с увеличенной длинойнаправляющей, что благоприятно для срока службы и центрирования золотника. Это позволило достичьстабильной работы блока управления с давлением на входе до 100 кгс/см2.

Блок 231BFM обеспечивает более точное управлениемеханизмами благодаря увеличенной точности пропорционального регулирования выходного сигнала(давления, потока) – ±0,5% вместо ±2,5%у блоков 111BFM.

Блок типа 231BFM имеет меньшее в 1,5 раза сопротивление рабочих отводов в слив в сравнении с блоком 111BFM,за счет увеличения  сечения отводящих каналов ипроходных сечений в золотнике, что позволяет расширить области применения блока управления.

Конструкция 231BFM является универсальной дляразличного количества золотников, может быть модульнойи секционной.

Имеется возможность устанавливать блоки типа 231BFM на плиту, стыковать к блоку плиты сразлично расположенными рабочими каналами, а также блок клапанов «ИЛИ» и возможностьприменять блок без плиты или с установкой на плиту собственного изготовления.

Технические характеристики:

Параметр

231ВFМ

Давление на входе, МПа

  • номинальное
  • максимальное



3
10

Давление на выходе, МПа

  • минимальное
  • максимальное



0,5±0,15
2,5±0,2

Максимальное давление на сливе, Мпа

0,3

Гистерезис, МПа не более

0,01

Внутренняя герметичность (утечки при номинальном давлении), см3/мин, не более:

  • из рабочего отвода (по каждому золотнику)
  • из каждого дополнительного отвода У



20
20

Усилие на конце педали, Н (кгс)

  • при выдвинутых толкателях, не менее
  • при отклонении педали (αmax=12°), не менее



23

50

Масса, кг

231BFM, 231BFM-01

231BFM-02, 231BFM-03, 231BFM-08, 231BFM-09

231BFM-04, 231BFM-05

231BFM-06, 231BFM-07, 231BFM-10, 231BFM-11



2,5

2,7

3,0

3,2
