Блоки обратно-предохранительных клапанов

Категория
ГИДРОКЛАПАННАЯ АППАРАТУРА

Модель
Блоки обратно-предохранительных клапанов

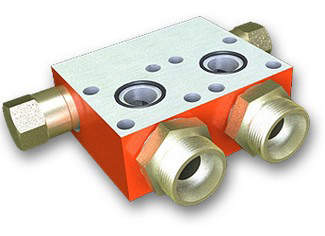

Блоки обратно-предохранительных клапанов типа БОПК

Основные варианты исполнения Шифратор изделий

БОПК-16.1
38 145 ₽
1 шт. в наличии
38 145 ₽
1 шт. в наличии
Добавить товар Уменьшить товар
БОПК-16.1-01
по запросу
по запросу
Добавить товар Уменьшить товар
БОПК-20.1-01
по запросу
по запросу
Добавить товар Уменьшить товар



ПРИМЕЧАНИЕ:

При отсутсвии наличия необходимого варианта исполнения на региональном складе, обратитесь к официальному дилеру ближайшего к вам региона. Для этого выбирайте регион сверху сайта. Либо оставьте заявку с помощью звонка по телефону указанному на данном сайте или нажав кнопку Оставить заявку.

Технические данные

  • ХАРАКТЕРИСТИКИ
  • ПРИМЕНЕНИЕ
  • ДОКУМЕНТАЦИЯ

Назначение:

  • Предназначены для защиты реверсивных гидромашин от перегрузки при повышении давления в гидросистеме в одном направлении и для свободного пропуска жидкости в другом направлении.

Особенности конструкции:

  • условный проход: 16, 20, 25, 32 мм
  • диапазон настройки давления срабатывания клапана 5…35 МПа
  • прямого действия (однокаскадный)

Стыковочное подсоединение позволяет устанавливать блок непосредственно на гидромашине.
Блок с трубным подсоединением позволяет встраивать блок в магистраль, ведущую к гидромашине или к гидроцилиндру.

Технические характеристики:

Наименование
Диапазон настройки давления гидроклапана, МПа
Условный проход, мм
Масса не более, кг
Расход рабочей жидкости при кинематической вязкости 30…35 мм2/с, л/мин
рА
рВ
Qmin
Qnom
Qmax
БОПК-16.1
от  5 до 13
16
5,3
3
63
120
БОПК-16.1- 01
свыше 13 до 28
1,65
БОПК-16.1- 02
свыше 28 до 35
БОПК-16.2
свыше 13 до 28
БОПК-16.2- 01
от 5 до 13
свыше 13 до 28
5,8
БОПК-20.1
от 5 до 13
20
БОПК-20.1- 01
свыше 13 до 28
9,5
БОПК-20.1- 02
свыше 28 до 35
БОПК-25.1
от 5 до 20
25
8
160
250
БОПК-25.1- 01
свыше 15 до 35
15,6
БОПК-25.3
от 5 до 20
32
БОПК-25.3- 01
свыше 15 до 35
БОПК.18.000 от 5 до 16

18

3,45

БОПК.18.000-01 от 16 до 35
БОПК.18.000-02 от 35 до 45
БОПК.18.1.000 от 5 до 16


3,66


БОПК.18.1.000-01 от 16 до 35
БОПК.18.1.000-02 от 35 до 45
БОПК.18.2.000 от 5 до 16

4,91

БОПК.18.2.000-01 от 16 до 35
БОПК.18.2.000-02 от 35 до 45
